CHI700E系列双恒电位仪

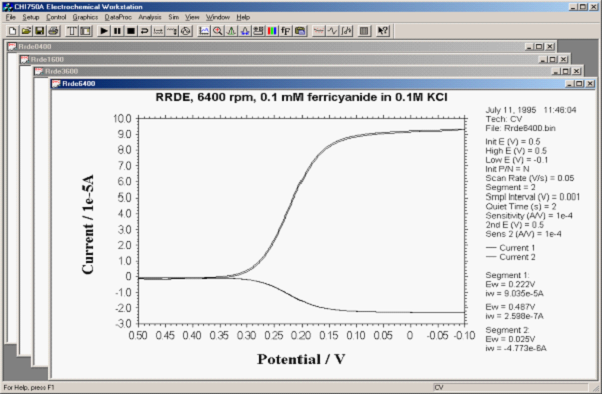

CHI700E系列是通用双恒电位仪,可同时控制同一电解池中的两个工作电极的电位,其典型应用是旋转环盘电极,也能被用于其它需要双工作电极的情况下。
恒电位仪/双恒电位仪 · 零阻电流计 · 2,3,4电极结构 · 浮动地线或实地 |
|
两个通道最大电位范围 | ±10 V |
最大电流 | ±250 mA 连续(两个通道电流之和), ±350 mA 峰值 |
槽压 | ±13 V |
恒电位仪上升时间 | 小于 1 ms, 通常 0.8 ms |
恒电位仪带宽(-3分贝) | 1 MHz |
所加电位范围 | ±10 mV, ±50 mV, ±100 mV, ±650 mV, ±3.276 V, ±6.553 V, ±10 V |
所加电位分辨 | 电位范围的0.0015% |
所加电位准确度 | ±1 mV,±满量程的0.01% |
所加电位噪声 | < 10 mV 均方根植 |
测量电流范围 | ±10 pA 至 ±0.25 A, 12量程 |
测量电流分辨 | 电流量程的0.0015%,最低 0.3 fA |
电流测量准确度 | 电流灵敏度大于等于1e-6 A/V时为0.2%,其他量程1% |
输入偏置电流 | < 20 pA |
恒电流仪 | |
恒电流范围 | 3 nA – 250 mA |
所加电流准确度 | 如果电流大于 3e-7A时为0.2%,其他范围为1%,±20 pA |
所加电流分辨率 | 电流范围的0.03% |
测量电位范围 | ±0.025V, ±0.1V, ±0.25V, ±1V, ±2.5V, ±10V |
测量电位分辨率 | 测量范围的0.0015% |
Electrometer | 电位计 |
参比电极输入阻抗 | 1e12 欧姆 |
参比电极输入带宽 | 10 MHz |
参比电极输入偏置电流 | <= 10 pA @ 25°C |
波形发生和数据获得系统 | |
快速信号发生更新速率 | 10 MHz, 16位分辨 |
快速数据采集系统 | 16位分辨,双通道同步采样,采样速率每秒1,000,000 点 |
外部信号记录通道最高采样速率1M Hz 可拓展扫描电化学显微镜功能 附件 电极线 USB通讯线 电源线 |
CV和LSV扫描速度 | 0.000001V/s 至 10,000 V/s,双通道同步扫描及采样至10,000 V/s |
扫描时的电位增量 | 0.1 mV (当扫速为 1,000 V/s时) |
CA和CC的脉冲宽度 | 0.0001 至 1000 sec |
CA的最小采样间隔 | 1 ms, 双通道同步 |
CC的最小采样间隔 | 1 ms |
CC模拟积分器 | |
DPV和NPV的脉冲宽度 | 0.001 至 10 sec |
SWV频率 | 1 至 100 kHz |
i-t 的最小采样间隔 | 1 ms, 双通道同步 |
ACV频率范围 | 0.1 至 10 kHz |
SHACV频率范围 | 0.1 至 5 kHz |
FTACV频率范围 | 0.1 至 50Hz,可同时获取基波,二次谐波,三次谐波,四次谐波,五次谐波,六次谐波的ACV数据 |
交流阻抗 | 0.00001 至 1 MHz |
交流阻抗波形幅度 | 0.00001 V 至 0.7 V 均方根值 |
自动或手动iR降补偿 | |
电流测量偏置 | 满量程,16位分辨,0.003% 准确度 |
电位测量偏置 | ±10V,16位分辨,0.003% 准确度 |
外部电位输入 电位和电流的模拟输出 |
|
可控电位滤波器的截止频率 | 1.5 MHz, 150 KHz, 15 KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz |
可控信号滤波器的截止频率 | 1.5 MHz, 150 KHz, 15 KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz |
旋转电极控制电压输出 | 0-10V 对用于 0-10000 rpm的转速,16位分辨,0.003% 准确度,需要某些旋转电极装置才能工作 |
通过宏命令可以控制数字输入输出线 内闪存储器可迅速更新程序 USB口数据通讯 |
|
电解池控制: | 通氮,搅拌,敲击(需要特殊电解池系统) |
CV数字模拟器和拟合器。 用户定义反应机理(CHI730E以上)或预定义反应机理(其他型号) 交流阻抗模拟器和拟合器(具有交流阻抗测量功能的型号) |
|
最大数据长度 | 256,000-16,384,000 点可选择 |
仪器尺寸 | 37 cm (宽) ´ 23 cm (深) ´ 12 cm (高) |
功能 | 700E | 710E | 720E | 730E | 750E | 760E |
循环伏安法(CV) | l | l | l | l | l | l |
线性扫描伏安法(LSV)# | l | l | l | l | l | l |
阶梯波伏安法(SCV)# | l | l | l | |||
Tafel图(TAFEL) | l | l | l | |||
计时电流法(CA) | l | l | l | l | l | |
计时电量法(CC) | l | l | l | l | l | |
差分脉冲伏安法(DPV)# | l | l | l | l | l | |
常规脉冲伏安法(NPV)# | l | l | l | l | l | |
差分常规脉冲伏安法(DNPV)# | l | |||||
方波伏安法(SWV)# | l | l | l | l | ||
交流(含相敏)伏安法(ACV)# | l | l | l | |||
二次谐波交流(相敏)伏安法(SHACV)# | l | l | l | |||
傅里叶变换交流伏安法(FTACV) | ll | |||||
电流-时间曲线(i-t) | l | l | l | |||
差分脉冲电流检测(DPA) | l | |||||
双差分脉冲电流检测(DDPA) | l | |||||
三脉冲电流检测(TPA) | l | |||||
积分脉冲电流检测(IPAD) | l | |||||
控制电位电解库仑法(BE) | l | l | l | l | l | |
流体力学调制伏安法(HMV) | l | l | ||||
扫描-阶跃混合方法(SSF) | l | l | ||||
多电位阶跃方法(STEP) | l | l | ||||
交流阻抗测量(IMP) | l | l | ||||
交流阻抗-时间测量(IMPT) | l | l | ||||
交流阻抗-电位测量(IMPE) | l | l | ||||
计时电位法(CP) | l | |||||
电流扫描计时电位法(CPCR) | l | |||||
多电流阶跃法(ISTEP) | l | |||||
电位溶出分析(PSA) | l | |||||
电化学噪声测量(ECN) | l | |||||
开路电压-时间曲线(OCPT) | l | l | l | l | l | l |
恒电流仪 | l | |||||
RDE控制(0-10V输出) | l | l | l | l | l | l |
任意反应机理CV模拟器 | l | l | l | |||
预设反应机理CV模拟器 | l | l | l | |||
交流阻抗数字模拟器和拟合程序 | l |
l |
